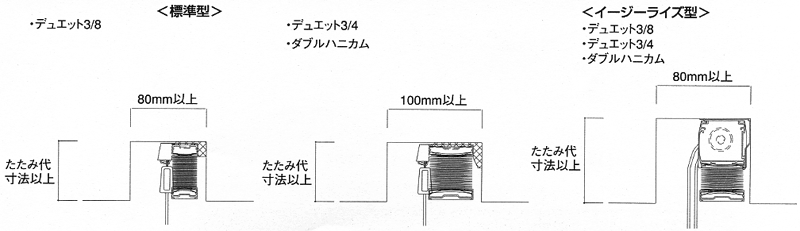

ブラインドボックス取付必要寸法 |
|
|
| |
 |
| ■たたみ代寸法 |
| 標準型（RE） |
デュエット3/8＝ブラインド高さ×（0.020～0.028）＋35mm
デュエット3/4＝ブラインド高さ×（0.010～0.018）＋35mm |
| |
| トップダウン・ボトムアップ型（TDBU） |
デュエット3/8＝ブラインド高さ×（0.020～0.028）＋48mm
デュエット3/4＝ブラインド高さ×（0.010～0.018）＋48mm |
| |
|
プライバシービュー型（PV）
|
デュエット3/8＝ブラインド高さ×（0.020～0.028）＋ブラインド高さ×（0.020～0.028）＋48mm
デュエット3/4＝ブラインド高さ×（0.010～0.018）＋ブラインド高さ×（0.010～0.018）＋48mm |
| |
| イージーライズ型（ER） |
デュエット3/8＝ブラインド高さ×（0.020～0.028）＋70mm
デュエット3/4＝ブラインド高さ×（0.010～0.018）＋70mm |
| |
| ※ダブルハニカムとトップダウン型（TD）のたたみ代寸法に関してはお問合せください。 |
|
 |
|
製作可能サイズ |
|
|
| |
|
デュエット3/8、3/4 標準型
|
|
生地
|
遮光タイプ外
|
|
幅（W）
|
310～2,200mm
|
|
高さ（H）
|
|
|
最大面積
|
4.480㎡
|
|
|
|
生地
|
遮光タイプ
|
|
幅（W）
|
310～2,200mm
|
|
高さ（H）
|
|
|
最大面積
|
3.716㎡
|
|
| ※他の製品の各寸法等につきましてはお問合せください。 |
|
|
|
部品仕様 |
|
|
| |
|
部品名
|
|
材 質
|
|
部品色
|
| ヘッドレール／イージーライズ |
|
アルミ押出し型材 |
|
ホワイト |
| ヘッドレールその他 |
|
アルミ押出し型材 |
|
布と同系色 |
| 操作コード |
|
ポリエステル |
|
布と同系色 |
| 中間ボトムレール |
|
アルミ押出し型材 |
|
布と同系色 |
| エンドキャップ |
|
樹脂成形品 |
|
布と同系色 |
| イコライザータッセル |
|
樹脂成形品 |
|
ホワイト |
| コードロック・アセンブリー |
|
樹脂成形品・金属加工品 |
|
布と同系色 |
| 本体ファブリック |
|
ポリエステル |
|
各色 |
| ブラケット／イージーライズ |
|
金属加工品 |
|
ホワイト |
| ブラケットその他 |
|
樹脂成形品・金属加工品 |
|
ホワイト／スチール色 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
